شگل

ریشه واژه شگل

کلمه‌ی Shackles در لغت نامه به غل و زنجیر و قید و بند معنا شده است و با توجه به این، در صنایع مختلف با نام شگل معروف است.



شگل چیست؟

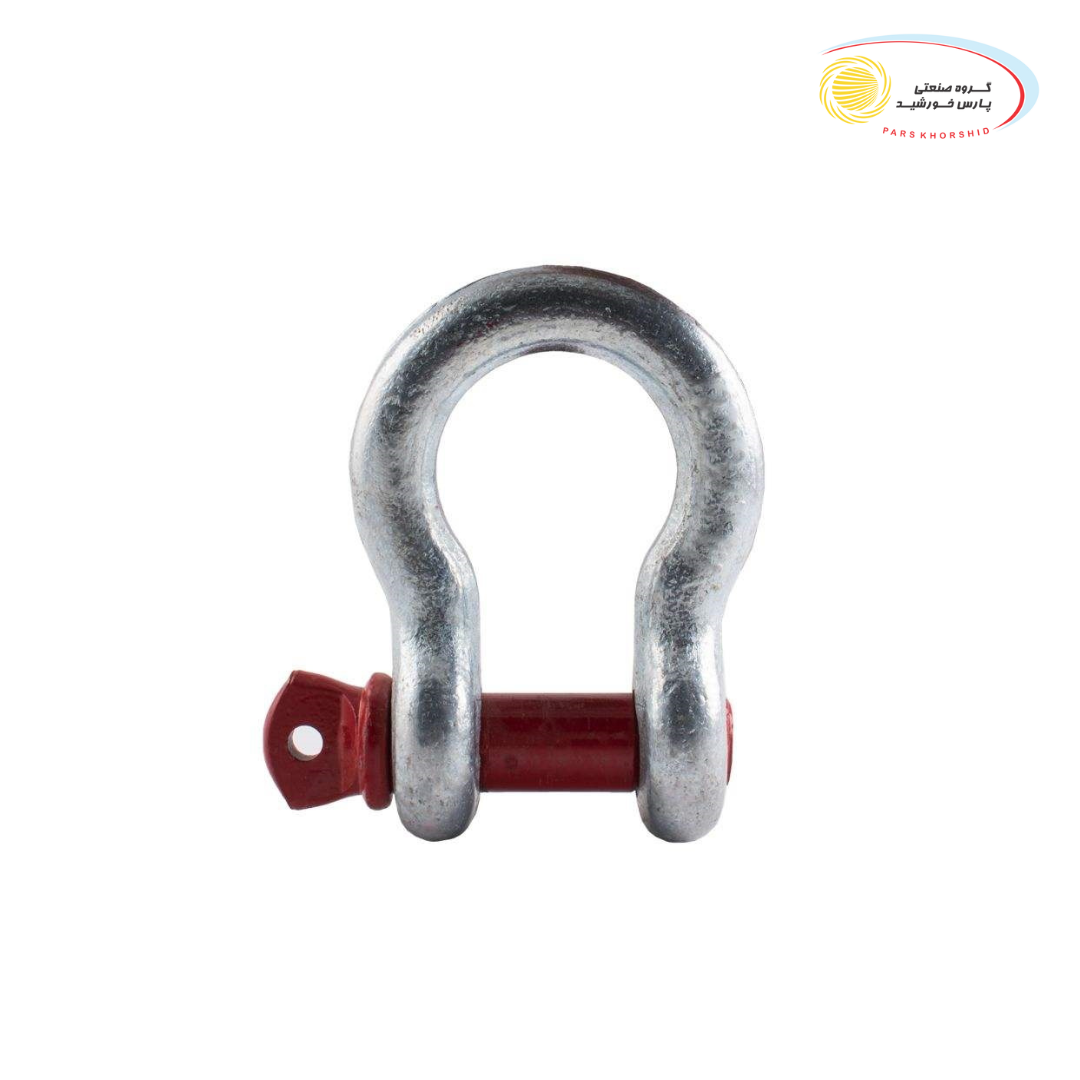

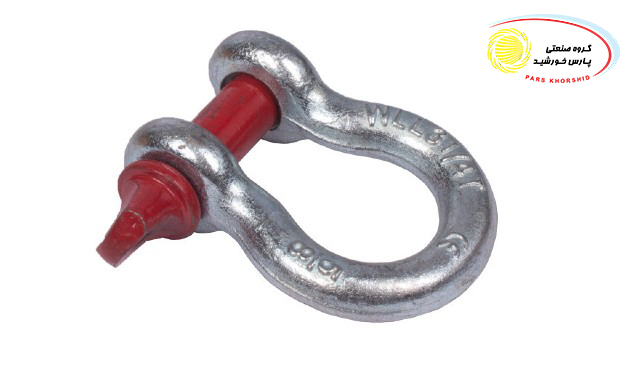

حلقه اتصالی قابل حملی است که برای اتصال تجهیزات و قطعات مختلف باربرداری استفاده می‌شود. مثلا برای اتصال سیم بکسل، زنجیر، قلاب جرثقیل و به بار٬ از شگل استفاده می‌شود. شگل ها به طور کلی به دو شکل نعل اسبی(خمیده) یا دی (یو) شکل ساخته می‌شود. شگل تناژدار وسیله‌ای است که برای اتصال بین تجهیزات و وسایل باربری استفاده می‌شود. مثلا برای اتصال سیم بکسل،  زنجیر، قلاب جرثقیل و استفاده می‌شود. شگل‌ها دو نوع اصلی نعل اسبی و U شکل دارند. شگل در واقع از یک میله فولادی خمیده ساخته شده است. شگل‌ها یک پین و دو عدد چشمی دارند.



جنس شگل ها

همان‌طور که گفته شد شگل‌ها از یک میله فولادی خمیده تشکیل‌شده‌اند که براثر حرارت به‌صورت یک حلقهٔ بسته درمی‌آیند اما این نکته را نیز در نظر بگیرید که فولاد استفاده‌شده در این قطعه بدون انجام هیچ‌گونه جوشکاری ساخته می‌شود. همچنین در ساخت شگل علاوه بر استفاده از فولاد از فلز منگنز نیز استفاده‌شده است.







کاربرد شگل ها

شگل‌ها چه در لوازم صنعتی و چه لوازم‌خانگی کاربرد بسیاری دارند و وجود آن در این وسایل یک ضرورت می‌باشد. شگل‌های سبک‌تر معمولاً در وسایل کوچک‌تر و خانگی مانند بکسل ماشین, لوازم کوه‌نوردی و مورد استفاده قرار می‌گیرد و همچنین شگل‌هایی که وزن سنگین‌تری دارند در صنعت برای جابجایی بارهای بسیار سنگین به کار می‌رود.



31 نکته مهم هنگام کار با شگل

۱-علامت شناسایی و میزان ظرفیت مجاز و علامت کیفیت روی بدنه ی شگل(Shackles) حک می‌شود.

۲-از به کار بردن شگل(Shackles) های بدون علائم سازنده، تناژ و خودداری کنید.

۳-قبل از کار و قبل از برگرداندن شگل(Shackles) به انبار شگل‌ها را از لحاظ ضعیف شدگی، آسیب دیدگی، خوردگی، زنگ زدگی، کج شدگی و بازرسی کنید.

۴-پین شگل(Shackles) را از لحاظ سالم بودن، صاف بودن، خمیدگی، ترک خوردگی و هرگونه آسیب دیگر بازرسی کنید.

۵-پین شگل(Shackles) باید به راحتی و با کمترین نیروی لازم درون چشمی شگل قرار گیرد و محکم شود.

۶-پین‌هایی را که رزوه‌ی آن خراب شده به کار نگیرید.

۷-از قرار دادن میله‌ی گرد، پیچ، مفتول و به جای پین شگل خودداری کنید زیرا بار باعث خمیدگی آنها می‌شود.

۸-جابه جا کردن پین های شگل(Shackles) های مختلف با اندازه‌های متفاوت ممنوع است.

۹-اگر مقدار ضعیف شدگی شگل(Shackles) و اجزای آن بیش از ۱۰% مقدار اولیه‌ی آن باشد شگل(Shackles) را به کار نگیرید.

۱۰-هرگونه عملیات کار گرم نظیر جوشکاری روی اجزای شگل(Shackles) ممنوع است

۱۱-برای شناسایی شگل(Shackles)های ناایمن از شگل‌های ایمن، از سیستم کدهای رنگی استفاده می‌شود. در این سیستم تجهیزاتی که به هر دلیل ناایمن هستند رنگ قرمز داشته و باید از رده خارج شوند و تجهیزاتی که مورد تأیید ایمنی می‌باشند رنگ سبز دارند.

۱۲-پینهای پیچی شگل(Shackles) را هنگام استفاده پس از محکم کردن مقدار کمی به آرامی شل کنید تا از باز شدن آن هنگام برداشتن بار جلوگیری شود.

۱۳-برای افزایش ضریب ایمنی، از اشپیل برای جلوگیری از در رفتن ناگهانی پین شگل(Shackles) استفاده می‌شود.

۱۴-شگل(Shackles) برای تحمل نیروهای عمودی طراحی شده است نیروهای جانبی و مورب موجب تنش و آسیب دیدگی در شگل خواهد شد.

۱۵-اگر سیم بکسل بدون چشمی باشد هنگام کار با شگل احتمال آسیب دیدگی و پارگی سیم بکسل بسیار زیاد خواهد بود.

۱۶-اگر دهانه ی شگل(Shackles) بیش از اندازه باز شود پین به درستی درون آن قرار نمی‌گیرد که این امر خطرناک است.

۱۷-اگر از چند اسلینگ برای جابه جایی بار استفاده می‌کنید از شگل(Shackles) نعل اسبی که به اندازه‌ی کافی بزرگ است استفاده کنید تا چشمی‌های اسلینگ به طور ایمن روی قسمت نعل اسبی قرار گیرند. قلاب جرثقیل حتما باید روی پین شگل(Shackles) قرار داشته باشد.

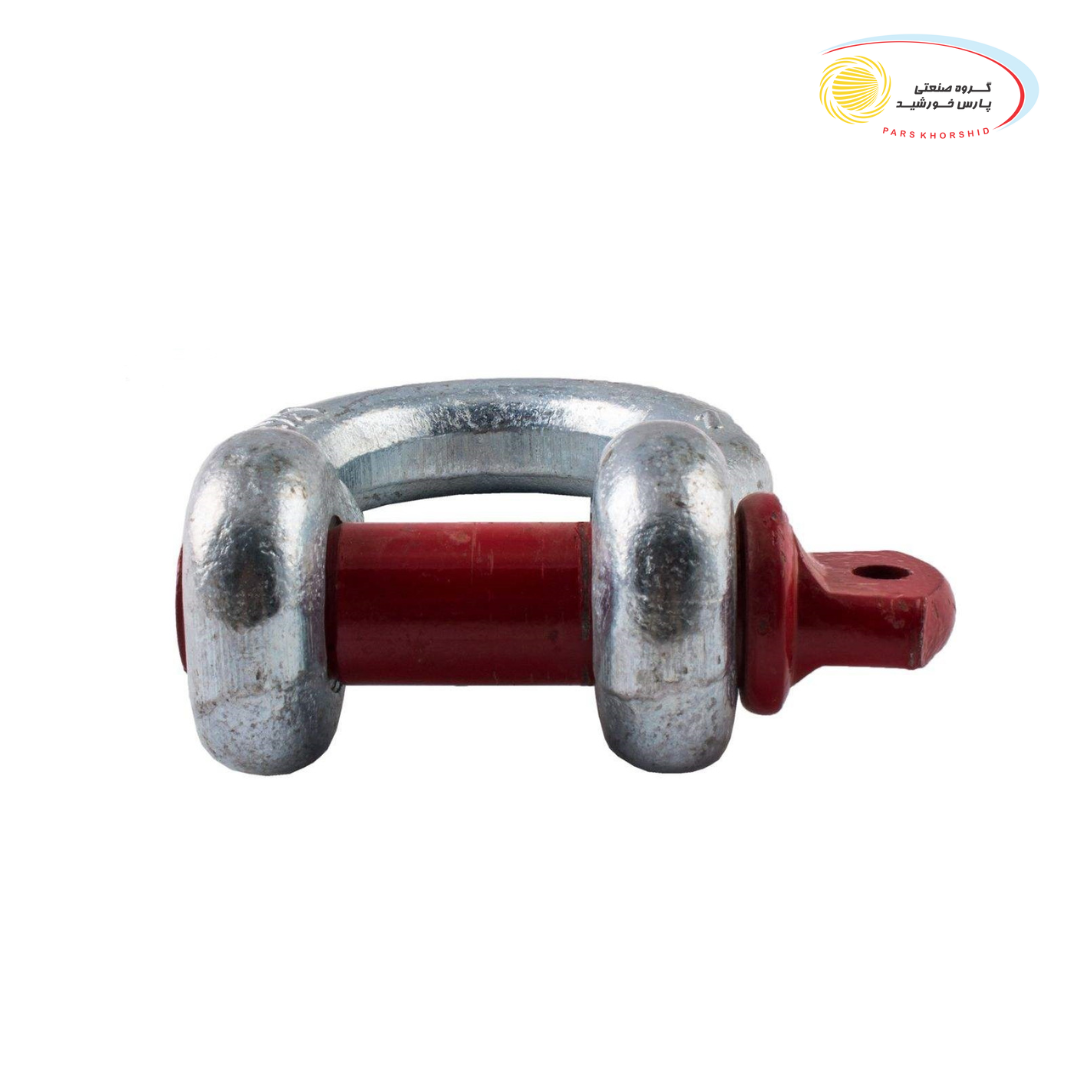

۱۸-معمولا شگل(Shackles) های D شکل برای جابه جایی بار با زنجیر به کار می‌روند.

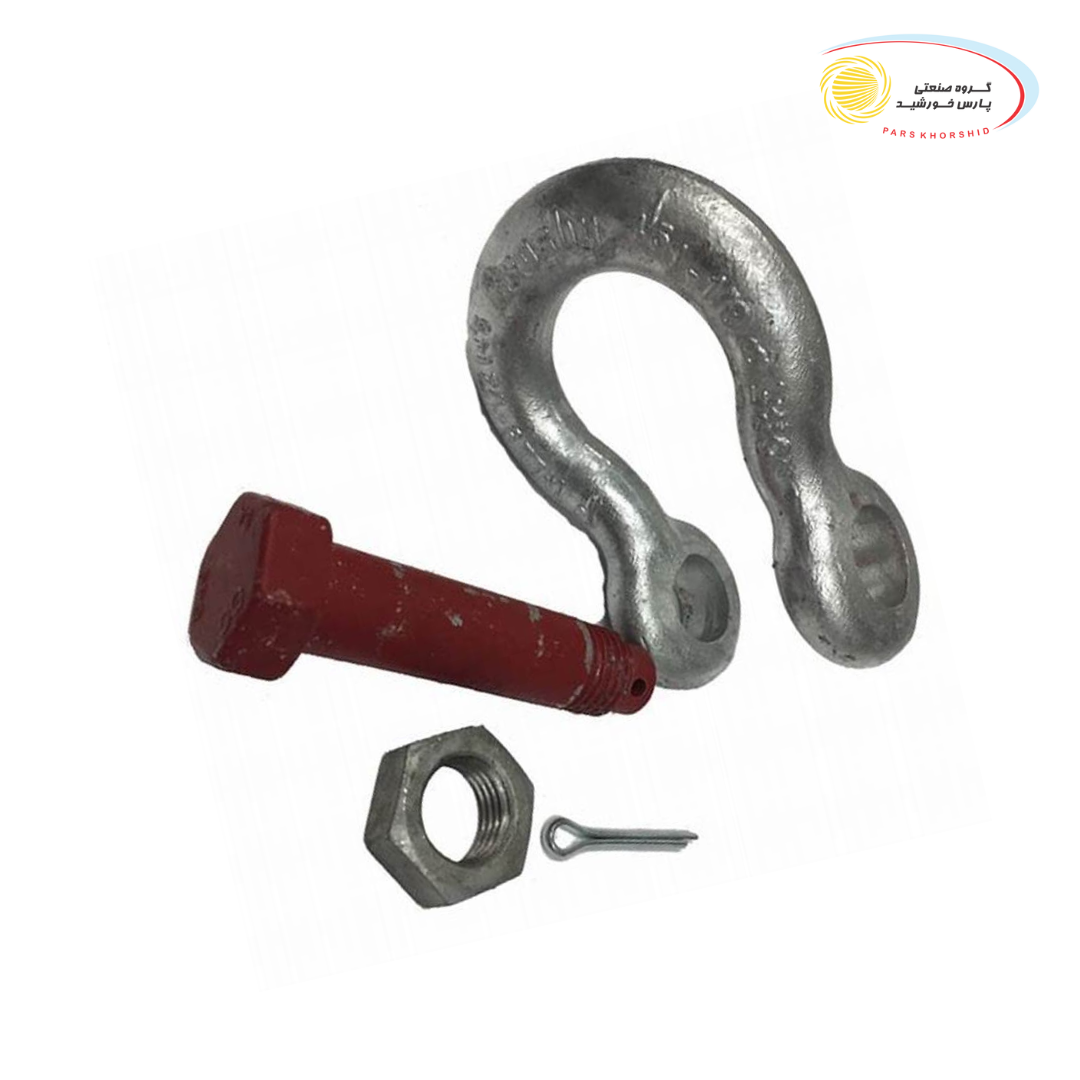

۱۹-ضربه و حرکت بار روی شگل(Shackles) می‌تواند باعث شل شدگی و در رفتن پین شود که در این صورت امکان سقوط بار وجود دارد. برای جلوگیری از این کار از پین‌های پیچ و مهره‌ای یا اشپیل دار استفاده کنید.

۲۰-برای جابه جایی ورق‌های بزرگ فلزی از نوعی شگل مخصوص برای این کار استفاده می‌شود که پین آن از درون سوراخ ورق فلزی وارد شده و شگلبه قلاب جرثقیل وصل می‌شود.

۲۱-فاکتور ایمنی در طراحی شگل(Shackles) ها ۶ برابر SWL آنها است.

۲۲-همواره شگل(Shackles) ها را به طور مناسب نگهداری و حمل کنید.

۲۳-عادت کنید که حتی برای جابه جایی‌های کوچک بار پین و مهره ی شگل(Shackles) را محکم و کامل ببندید.

۲۴-هرگونه چکش کاری و آهنگری بر روی شگل(Shackles) به منظور رفع آسیب‌های آن ممنوع است.

۲۵-قلاب جرثقیل همواره روی پین شگل قرار می‌گیرد نه روی قسمت نعلی شکل.

۲۶-هرگز به شگل(Shackles) حامل بار شوک وارد نکنید زیرا باعث آسیب دیدگی می‌شود.

۲۷-شگل(Shackles) های آسیب دیده را به هیچ عنوان به انبار برنگردانید بلکه به تأیید بازرس مجرب برسانید.

۲۸-شگل ها را در جای تمیز و خشک و عاری از گرد و غبار نگهدارید و از خوردگی آنها نیز محافظت کنید.

۲۹-شگل(Shackles) هایی که دچار ضعیف شدگی شدید هستند از ناحیه‌ی قوسی شکل و پین آن به راحتی قابل شناسایی هستند آنها را به کار نگیرید.

۳۰-اضافه بار منجر به تغییرات خطرناک در ساختمان شگل(Shackles) می‌شود. پین خم شده و شگل(Shackles) کشیده و دهانه‌ی آن نیز دچار تغییر می‌شود. از شگل(Shackles) متناسب با ظرقیتش بار بلند کنید.

۳۱- چشمی‌های شگل(Shackles) را بازرسی کنید تا با یکدیگر در یک راستا باشند و از شگل(Shackles)‌های تاب خورده استفاده نکنید.



شگل تناژدار ( US Type Shackle ):

وسیله‌ای است که برای اتصال بین تجهیزات و وسایل باربری استفاده می‌‌شود. مثلا برای اتصال سیم بکسل، زنجیر، قلاب جرثقیل و استفاده می‌شود. شگل‌‌ها دو نوع اصلی نعل اسبی و U شکل دارند. این وسیله در واقع از یک میله فولادی خمیده ساخته شده است. این ابزار از یک پین و دو عدد چشمی تشکیل شده است. فولاد مورد استفاده در ساخت شگل از نوع آهنگری شده فاقد جوشکاری است. در ساخت شگل از فلز منگنز هم استفاده می‌شود.



درس‌هایی برای استفاده از شگل تناژدار

  • پین این وسیله باید به سادگی درون چشمی آن قرار بگیرد و محکم بسته شود
  • شگل‌ها باید از نظر آسیب دیدگی، زنگ زدگی، خوردی بررسی شوند.
  • از به کار بردن انواع بدون علامت تجاری شرکت سازنده این ابزار باید خودداری شود.
  • از کار بردن پین‌‌هایی که رزوه آنها خراب شده است خودداری شود.
  • نباید به جای پین شگل از میله یا پیچ دیگری استفاده شود.
  • انجام هرگونه عملیاتی مانند جوشکاری روی این وسیله ممنوع است.
  • از اشپیل برای افزایش ایمنی در حین کار باید استفاده شود.
  • این وسیله برای استفاده در تحمل نیروهای عمودی تولید می‌شود و استفاده از آن در حمل نیروهای افقی یا مورب نادرست است. این گونه استفاده نادرست منجر به آسیب دیدگی آن می‌شود.
  • در حین استفاده از این وسیله، اگر سیم بکسل بدون چشمی باشد، احتمال پارگی سیم بکسل وجود دارد.
  • دقت شود که در حین جابجایی با جرثقیل، قلاب جرثقیل روی پین شگل قرار می‌گیرد.
  • چشمی‌‌های این وسیله باید در یک راستا باشند و نباید از چشمی‌های پیچ خورده استفاده کرد.
  • باید شگل را در جای تمیز و فاقد رطوبت نگهداری کرد.
  • هرگز نباید بر روی این دسته ابزار آهنگری و چکش کاری انجام شود.



شگل چگونه تولید می‌شود؟

عموما شگل‌ها بسته به نوع حرارت و نوع تولیدی که انجام می‌شود در شناسنامه بدنه خود از علایم کد 04 یا 06 بر اساس استاندارد BS استفاده می‌کند، که مشخص کننده نوع سخت کاری و نیز حرارت کاری روی آن در فرایند تولید است.

تمام سازندگان شگل به دلیل حساسیت استفاده از آن و برای حفظ ایمنی روی هر شگل موظف هستند گواهی سلامت فنی را به خریدار تقدیم کنند. تمام شگل‌ها بعد از طی کردن پروسه آزمایش Proof Test توسط مهندس مجرب برای جلوگیری از پوسیدگی یا زنگ زدگی با یک پوشش گالوانیزه یا با ماده‌ای به نام کادیوم پوشش می‌دهند.



سایر اطلاعات درج شده در روی بدنه شگل عبارتند از :

  • نام شرکت سازنده
  • اندازه ضخامت شگل
  • ظرفیت قابل تحمل شگل SWL بر اساس تن



شگل‌ها برای بستن پین به دو صورت پیچی یا مستقیم تهیه می‌شود. بسته به نوع بار هر کدام می‌تواند کارآیی مختص به خود را داشته باشد. به عنوان مثال برای حمل بارهای عمودی و فشارهای که از اطراف به آن بر اثر تاب وارد می‌شود از نوع بدون پیچی استفاده می‌شود.

شگل‌های پیچی برای استفاده مکرر و زیاد در حمل بارهایی که قرار است به مدت طولانی ثابت بماند مورد استفاده قرار می‌گیرد. سفت کردن پیچ شگل اگر با تناژ بالا باشد نباید زیاد سفت شود تا خم شود. بلکه مقداری سر آن شل بماند تا استحکام خوبی داشته باشد



قیمت شگل

قیمت شگل‌ها در بازار بسته به نوع، جنس، شرکت و کشور سازنده متفاوت است، همکاران ما در واخد فروش پارس خورشید لیست قیمت روز را در اختیارتان خواهند گذاشت.



خرید شگل

با اطلاعاتی که درباره این قطعه کسب کردید به راحتی می‌توانید شگل مناسب صنعت خودتانرا انتخاب کنید اما اگر هنوز هم نیاز به راهنمایی بیشتر دارید، با همکاران واحد فروش پارس خورشید تماس بگیرید.
