یکی از انواع پرکاربرد بیرینگ‌ها، بلبرینگ‌ها هستند، همان یاتاقان‌های توپی که برای به چرخش درآوردن اجسامی که وزن بالایی دارند استفاده می‌شوند و قدرت تحمل بارهای محوری، شعاعی و یا هر دو نوع بارها را دارند. گروه صنعتی پارس‌خورشید تامین‌کننده و واردکننده انواع بلبرینگ‌ها از برترین برندهای جهانی است. جهت مشاوره خرید بلبرینگ و اطلاع از قیمت‌ها، با مشاوران فنی پارس‌خورشید تماس بگیرید.

در این نوشته سعی کرده‌ایم اطلاعات جامع و کاملی از بلبرنگ‌ها در اختیارتان قرار دهیم.

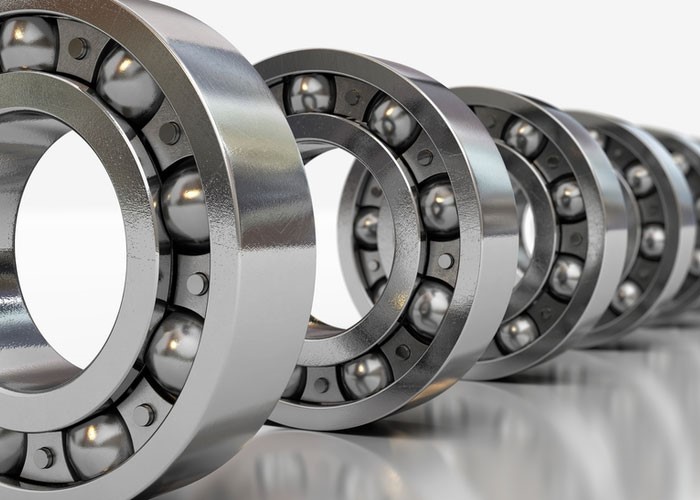

بلبرینگ چیست؟

بُلبِرینگ یا بال‌بِرینگ به(Ball bearing) یا یاتاقان توپی گونه‌ای از چرخنده از خانواده یاتاقان‌ها هستند که کاربرد وسیعی در ابزارهای مختلف مانند هر چیزی که می‌چرخد و دیسک‌های سخت رایانه و اسکیت‌ها و صنایع بزرگ و خودروها و موتورها و … دارند. بلبرینگ‌ها می‌توانند هم بارهای شعاعی و هم بارهای محوری را تحمل کنند و معمولاً در جاهایی به کار می‌روند که بار به نسبت کوچک باشد. در یک بلبرینگ بار از لایه خارجی به گوی‌ها اعمال می‌شود و از آنجا فشار به لایه داخلی منتقل می‌شود. با توجه به کروی‌بودن گوی‌ها، نقطه تماسشان با لایه‌های درونی و بیرونی بسیار کوچک خواهد بود، (تماس به‌صورت خطی یا نقطه ای) در نتیجه می‌توانند بسیار نرم حرکت کنند؛ از سوی دیگر با توجه به کوچک بودن محل تماس، اگر فشار بیش از حدی به گوی‌ها وارد شود می‌تواند موجب تغییرشکل یا خردشدن آن‌ها شود، در اینگونه موارد می‌توان از یاتاقان‌های غلطکی یا یاتاقان‌های غلطکی مخروطی‌شکل استفاده کرد. گونه خاصی از بلبرینگ‌ها، بلبرینگ‌های محوری نام دارند که برای سرعت‌های پایین در نظر گرفته شده‌اند و نمی‌توانند بارهای محوری شدید را تحمل کنند و از نمونه‌های کاربردهای آن‌ها می‌توان به کاربردشان در میزهای گردان اشاره کرد.



واژه‌شناسی بلبرینگ

این واژه ترکیبی از دو واژه بال (توپ) و بِرینگ (حامل) تشکیل شده‌است. در زبان انگلیسی به لهجه بریتیش توپ به‌صورت «بُل» تلفظ می‌شود.



بلبرینگ‌ها چگونه کار می‌کنند؟

در بلبرینگ‌ها بار از لایه خارجی به گوی‌ها منتقل می‌شود و از گوی‌ها فشار به لایه داخلی منتقل می‌شود. کروی‌بودن گوی‌ها باعث شده نقطه تماس آنها با لایه‌های درونی و بیرونی بسیار کوچک باشد در نتیجه می‌توانند بسیار نرم حرکت کنند، از سوی دیگر با توجه به کوچک بودن محل تماس آنها با هم اگر فشار بیش از حدی به ساچمه‌ها وارد شود می‌تواند موجب تغییرشکل یا خردشدن آن شوند، در این موارد می‌توان از رولبرینگ‌ها استفاده کرد.

تصور کنید در خودرو شما چرخ‌های استوانه ای مانند چرخ‌های تانک داشتیم در این موارد به دلیل تماس زیادی که سطح با این چرخ داشت اصطکاک بالا می‌رفت و در نتیجه سرعت حرکت پایین می‌آمد در رولبرینگ نیز همین اتفاق افتاده می‌افتد. در نتیجه سرعت بلبرینگ بیشتر از رولبرینگ است.

اگر بر بلبرینگ‌ها فشار زیادی وارد شود ساچمه‌های داخل آن خرد می‌شود بنابرین از بلبرینگ‌های ساچمه‌ای که ساچمه‌های ریز دارند در فشارهای کم استفاده می‌شود و برای فشارهای زیاد از بلبرینگ‌هایی که دارای ساچمه‌های گرد تخته‌ای هستند استفاده می‌شود که به آنها بلبرینگ‌های غلتکی می‌گویند به نوعی از آن دارای غلتک نازکی هستند یاتاقان سوزنی می‌گویند.

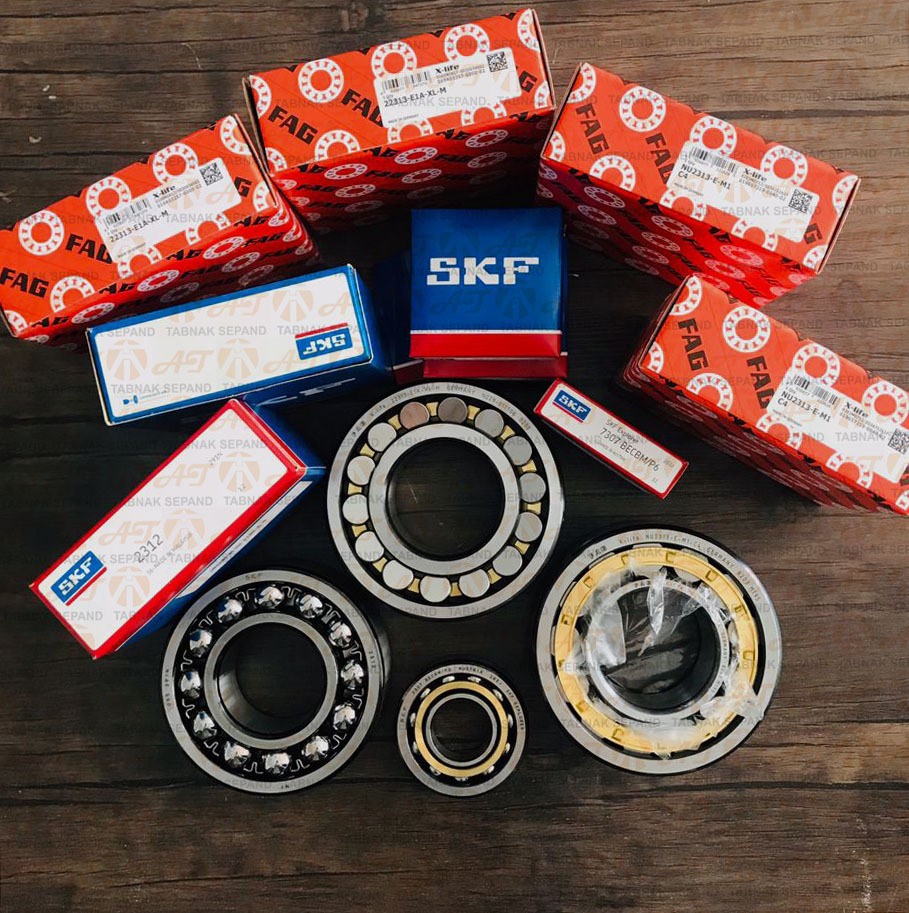

چطور بلبرینگ اصلی و تقلبی را تشخیص دهیم؟

به‌طور کلی بسته‌بندی و شکل ظاهری، حکاکی روی بلبرینگ، شماره فنی و کشور سازنده و کد کاتالوگ بلبرینگ‌ها در صورت آشنایی حدودی با موارد فنی در انتخاب بلبرینگ مناسب بسیار کمک کننده هستند. پارس‌خورشید به عنوان واردکننده و تامین کننده انواع بلبرینگ آمادگی ارائه هرگونه مشاوره فنی جهت خرید بلبرینگ را دارد. کافی است با همکاران این بخش تماس بگیرید تا از تظرات متخصصان باتجربه بهره‌مند شوید.

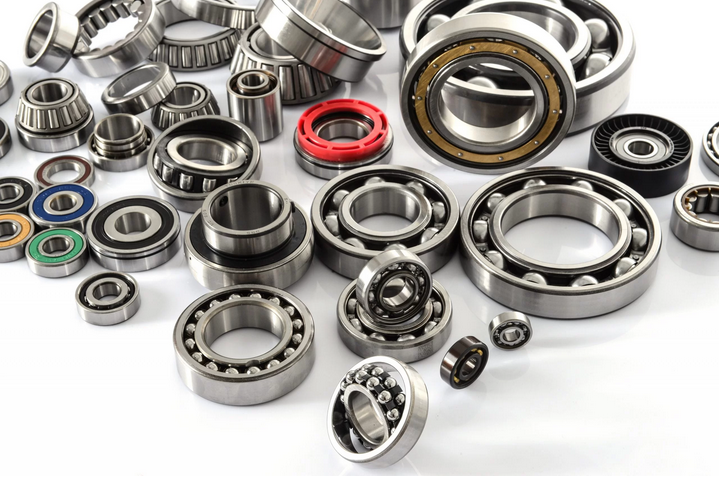

انواع مختلف بلبرینگ

بلبرینگ‌ها انواع مختلف بر اساس استفاده‌های گوناگونی دارند که هر کدام قابلیت تحمل بار مشخص محوری، شعاعی یا هر دو را دارا هستند. انواع بلبرینگ‌ها عبارتند از:

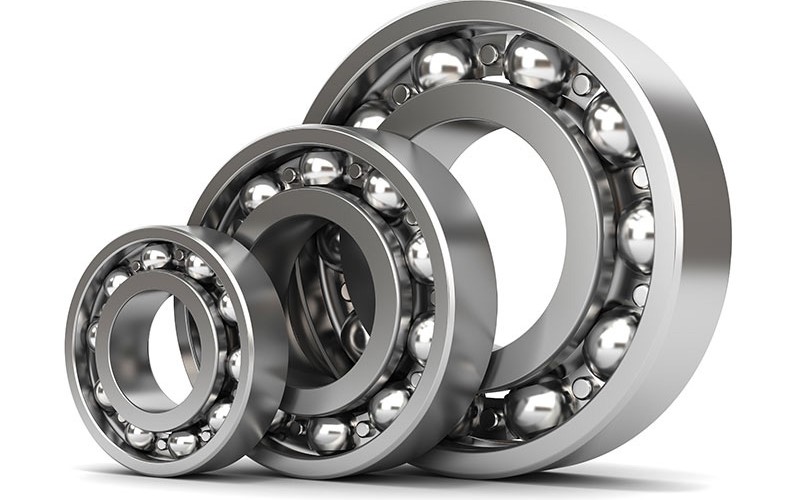

  1. بلبرینگ‌های شیار عمیق

بلبرینگ‌های شیار عمیق یکی از پرکاربردترین و پر استفاده ترین نوع بلبرینگ‌ها هستند. دلایلی که باعث رواج بلبرینگ‌های شیار عمیق و فروش بلبرینگ شیار عمیق دو چندان شده است به طوری که کارفرماهای زیادی به دنبال خرید بلبرینگ شیار عمیق هستند، اصطکاک کم آن‌هاست؛ همین اصطکاک کم آنها باعث می‌شود که بلبرینگ‌ها در حین کار صدای زیادی تولید نکنند و سرعت بالاتری هم داشته باشند، جالب است بدانید قیمت بلبرینگ شیار عمیق نسبت به کارایی که دارد بسیار مناسب است.

در حالت کلی خرید بلبرینگ کار بسیار ساده‌ای است اما نصب آن یکی از دغدغه‌های اصلی اپراتورها است، جالب است بدانید که نصب بلبرینگ‌های شیار عمیق بسیار ساده و بی دردسر است؛ در واقع دلیل نصب ساده این بلبرینگ‌ها، ساختار ساده آن‌ها است که باعث شده تا آن‌ها نسبت به بلبرینگ‌های دیگر کم تر نیاز به تعمیر پیدا کنند و نگهداری از آن ها آسان باشد در نتیجه با یک بار خرید بلبرینگ شیار عمیق تا مدت‌ها نیاز به تعویض یا تعمیر آن‌ها احساس نمی‌شود که موضوع موجب صرفه‌جویی در هزینه‌هایتان می‌شود. بلبرینگ‌های شیار عمیق می‌توانند بارهای شعاعی و محوری را از هر دو جهت تحمل کنند و فروش بلبرینگ شیار عمیق را گسترده‌تر می‌کند.



  1. بلبرینگ‌های کف‌گرد:
  • بلبرینگ‌های کف‌گرد یک ردیفه
  • بلبرینگ‌های کف‌گرد دو ردیفه

ساختار بلبرینگ‌های کف گرد نسبت به انواع دیگر بلبرینگ‌ها متفاوت است. بلبرینگ‌های کف گرد در تحمل بارهای محوری بسیار عالی و مقاوم عمل می‌کنند، لذا اگر بار ورودی به مجموعه شما از نوع محوری است اولین قدم برای شما در جهت بهبود کیفیت و بهره‌وری خرید بلبرینگ کف گرد است؛ نکته‌ای که درباره بلبرینگ‌های کف گرد یک طرفه وجود دارد این است که آن ها به هیچ وجه نباید تحت تاثیر نیروی بارهای شعاعی قرار بگیرند در غیر این صورت به سرعت تغییر حالت داده و باید تعویض شوند. قیمت بلبرینگ کف گرد بسیار مناسب است و در صورتی‌که کارایی لازم را داشته باشد می‌تواند در کنترل هزینه‌ها کمک‌کننده باشد.



  1. بلبرینگ‌های خود تنظیم

امکان اینکه بلبرینگ‌ها در معرض صدمات و خطرات زیادی قرار بگیرند وجود دارد. یکی از خطراتی که می‌تواند مشکلات زیادی را برای بلبرینگ‌ها و دستگاه‌هایی که بلبرینگ‌ها در آن ها قرار گرفته‌اند ایجاد کند، تغییر زاویه محوری آنها است. پس یکی از مهم‌ترین مواردی که هنگام خرید بلبرینگ‌ها باید به آن دقت ویژه‌ای داشت، این مورد است تا از ایجاد هزینه‌های زیاد جلوگیری شود. بلبرینگ‌های خودتنظیم پاسخی ساده و کاربردی به این مشکل هستند أصلا برای کنترل زاویه تولید می‌شوند.. در ساخت بلبرینگ‌های خود تنظیم، دو ردیف ساچمه و یک حلقه بیرونی به کار می‌رود و برای همین است که در دستگاه‌هایی که از بلبرینگ‌های خود تنظیم استفاده می‌کنند، موقعیت و نسبت قرارگیری بلبرینگ نسبت به شفت متغیر است. پس اگر در سیستمی زاویه مداما در حال تغییر است توصیه می‌شود جتما از بلبرینگ خودتنظیم استفاده شود، تا ایمنی و بازدهی کار بالا رود. اگر از مشتریان پارس‌خورشید باشید می‌دانید که هنگام فروش بلبرینگ‌ها تمامی اطلاعات لازم به خریدار داده می‌شود، راهنمایی نصب در اختیارشان قرار می‌گیرد، اما اگر باز هم نیاز به راهنمایی بیشتر باشد، مشاوران فنی در خدمت خریداران بلبرینگ خواهد بود.



  1. بلبرینگ ایگرگ: این نوع بلبرینگ‌ها نوع تغییر شکل یافته بلبرینگ‌های شیار عمیق هستند.

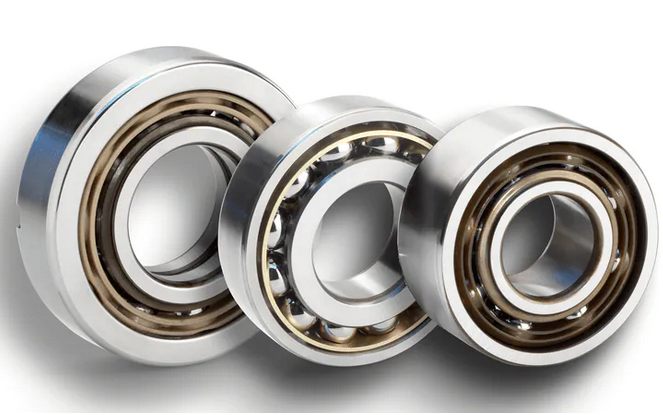

  2. بلبرینگ‌های تماس زاویه‌ای



حلقه‌های خارجی و داخلی بلبرینگ تماس زاویه‌ای با همدیگر تشکیل زاویه‌ای می‌دهند که سبب می‌شود بتوانند همزمان بارهای شعاعی و محوری را تحمل کنند. این بلبرینگ‌ها با زاویه‌ی تماس 15 درجه، 30 درجه و 40 درجه ساخته می‌شوند. قابلیت تعلیق بار به میزان این زاویه بستگی دارد. هرچه میزان زاویه بیشتر باشد تعلیق بار محوری نیز افزایش می‌یابد. هر چقدر که درجه زاویه کمتر باشد کاربرد آن برای متصل شدن به ماشین‌آلاتی با سرعت‌های دورانی زیادتر، بیشتر می‌شود. در بازار، بلبرینگ تماس زاویه‌ای در 3 نوع تک ردیفه، 2 ردیفه و بلبرینگ با 4 نقطه تماس موجود است.



  1. بلبرینگ تماس زاویه‌ای تک ردیفه

بلبرینگ‌های تک ردیفه امکان کاهش بار شعاعی، محوری و حتی ترکیبی را دارند اما اعمال بار محوری فقط در یک راستا است. از این رو جهت تحمل بار محوری در هر دو جهت، معمولا این نوع بلبرینگ را 2 به 2 در کنار یکدیگر و به سه شکل زیر قرار می‌دهند:

  • روبرو
  • پشت به پشت
  • پشت سر هم



  1. بلبرینگ تماس زاویه‌ای دو ردیفه

وقتی که به دلیل کمبود فضا، امکان قرار گرفتن 2 بلبرینگ تک ردیفه در کنار یکدیگر نباشد، بلبرینگ‌های 2 ردیفه کاربرد پیدا می‌کنند.



  1. بلبرینگ با 4 نقطه تماس

باز هم اگر فضا آنقدر کم باشد که حتی نتوان از بلبرینگ دو ردیفه نیز استفاده کرد باید به سراغ بلبرینگ با 4 نقطه تماس رفت. در واقع این قطعات همان بلبرینگ‌های تک ردیفه هستند که می‌توانند بار محوری را در 2 جهت بپذیرند.



راهنمای سریع انتخاب بلبرینگ مناسب

  • توانایی حمل بارهای شعاعی

بلبرینگ تماس زاویه‌ای و خودتنظیم توانایی خوبی در تحکل بارهای شعاعی دارند، بلبرینگ شیارعمیق توانایی متوسطی در هر دوجهت دارد و می‌توان گفت بلبرینگ کف‌گرد مورد خوبی برای ارائه این قابلیت نیست.

  • توانایی حمل بارهای محوری

بلبرینگ‌های خودتنظیم در این مورد بسیار ضعیف عمل می‌کنند. اما بلبرینگ‌های دیگر تقریبا عملکرد متوسطی دارند. هرچند تماس‌زاویه‌ای و کف‌گرد فقط در یک جهت امکان تحمل بارهای محوری را دارند.

  • توانایی چرخش با سرعت بالا

بلبرینگ شیار عمیق توانایی بسیار بالایی در چرخش با سرعت بالا دارد، بلبرینگ کف‌گرد اصلا چنین توانایی ندارد و تماس‌زاویه‌ای‌ها و خود تنظیم‌ها، متوسط عمل می‌کنند.

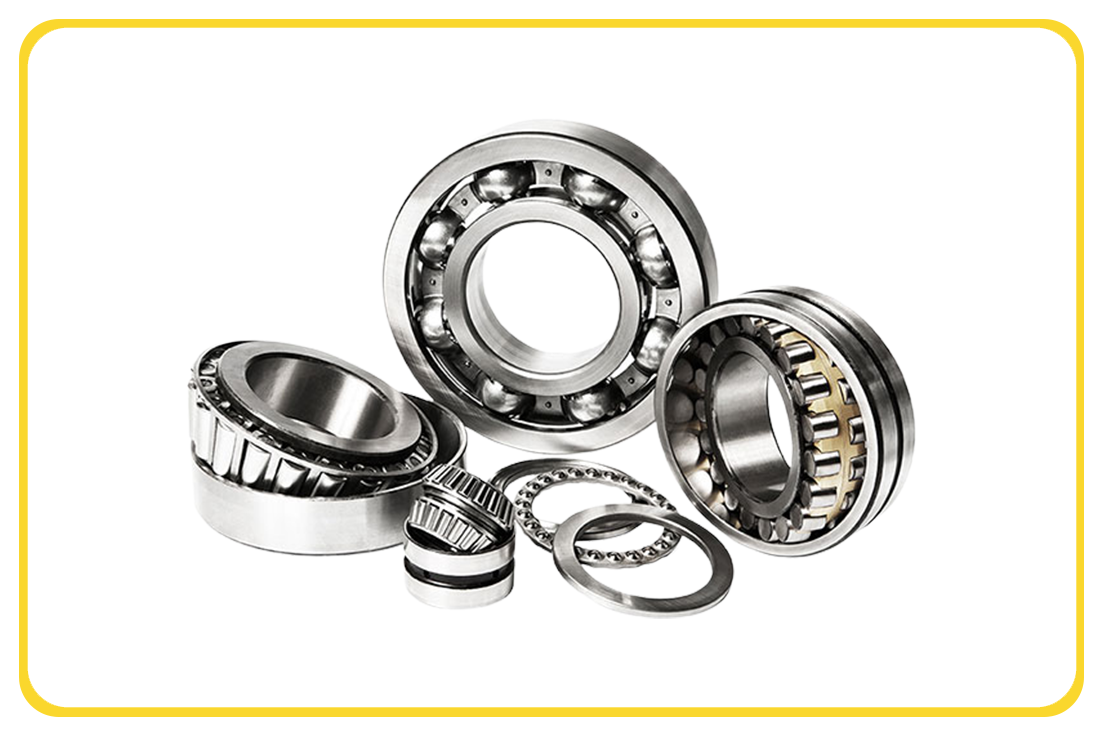

رولبرینگ‌ها

رولبرینگ‌ها نیز از خانواده بلبرینگ‌ها هستند با این تفاوت که قابلیت تحمل بار بیشتر و سرعت پایین‌تری را دارند.



انواع رولبرینگ عبارتند از:

  • رولبرینگ‌های استوانه‌ای، رولبرینگ‌های استوانه‌ای کف‌گرد، رولبرینگ‌های استوانه‌ای ضربدری، برینگ‌های پرغلتک استوانه‌ای
  • رولبرینگ‌های سوزنی، رولبرینگ‌های سوزنی با پوسته کشیده شده، رولبرینگ‌های سوزنی کف‌گرد
  • رولبرینگ‌های مخروطی: رولبرینگ‌های مخروطی تک ردیفه و رولبرینگ‌های مخروطی دو ردیفه
  • رولبرینگ‌های بشکه‌ای، رولبرینگ‌های بشکه‌ای کف گرد



قیمت بلبرینگ

یکی از مهم‎ترین فاکتورهایی که هنگام خرید هر محصولی مانند قطعه صنعتی، ذهن خریدار را مشغول می‌کند، قطعا قیمت آن است. اول اینکه می‌دانیم هر ارزانی بی‌حکمت نیست و با کمی صبوری و استعلاقم قیمت می‌توانیم رنج حدودی قیمت بلبرینگ اصل را پیدا کنیم و اگر قیمتی بسیار از این محدوده دور باشد، حتما دلایلی دارد که باید در نظر گرفته شود.

در پارس‌خورشید فارغ از اینکه قصد خرید از این شرکت را داشته باشید یا نه می‌توانید مشاوره فنی تخصصی دریافت کنید، اطلاعات فنی محصول را کاملا بررسی کنید و با خیال راحت انتخاب کنید.

ضمن اینکه پارس‌خورشید همواره سعی می‌کند ضمن حفظ کیفیت و ارائه برترین برندهایتولید کننده قطعات صنعتی، بهینه‌ترین قیمت را پیشنهاد دهد.



بلبرینگ‌ها و رولبرینگ‌ها چه تفاوتی دارند؟

هر دو این قطعات صنعتی، مهم و پرکاربرد هستند و همان‌طور که گفته شد از أنواع بیرینگ‌ها به حساب می‌آیند. تقریبا وظیفه یکسانی دارند اما یکی از تفاوت های کلیدی رولبرینگ‌ها و بلبرینگ‌ها، در قدرت تحمل بارهایی است که بر آن ها وارد می‌شود. رولبرینگ‌ها برای تحمل بارهای سنگین شعاعی، بهترین گزینه هستند، چرا که نحوه طراحی و تولید آن‌ها به شکلی است که به راحتی امکان تحمل بارهای شعاعی را به آن ها می‌دهد، پس اگر بار وارده به مجموعه شعاعی است؛ بهتر است به جای بلبرینگ از رولبرینگ استفاده شود. در صفحه مخصوص به رولبرینگ‌ها، معرفی جامعی از این قطعه برایتان آماده کرده‌ایم. همچنین می‌توانید جهت خرید این محصول و دریافت مشاوره فنی با همکاران ما تماس بگیرید.



نقش بار داینامیک پویا در بلبرینگ و رولبرینگ چیست؟

بار داینامیک پویا به منظور اندازه‌گیری طول عمر بلبرینگ تحت بار وارده شده بر روی آن ایجاد می‌شود. در تعریف بار داینامیک پویا می‌توان گفت، بار داینامیک پویا مقدار باری است که بر مبنای استاندارد ایزو 281 نتیجه از چرخش یک میلیون دور حاصل می‌شود. فرض بر این است که بار در اندازه و جهت ثابت است و نوع آن در بیرینگ‌های شعاعی به صورت شعاعی و در بیرینگ‌های محوری به صورت محوری است. مقدار بار داینامیک پویا در بلبرینگ‌های SKF بر اساس استاندارد ایزو 281 محاسبه می‌شود.



قطر داخلی و خارجی در بلبرینگ‌ها

شماره فنی و پسوند و پیشوند‌هایی که بر روی جعبه‌های بلبرینگ‌ها نوشتهمی‌شود بیان‌کننده مشخصات بلبرینگ و قابلیت‌های آنهاست که آشنایی با اصطلاحات و قواعد مربوط به آنها می‌تواند راهنمای خوبی برای برای خریداران هنگام خرید و انتخاب بلبرینگ باشد. میزان قطر داخلی و خارجی بلبرینگ نیز از جمله مواردی هستند که بر روی جعبه آنها درج شده است. در حالت کلی از نظر قطر داخلی و خارجی، بلبرینگ‌ها را می‌توان به 2 گروه اصلی تقسیم‌بندی کرد.



انواع بلبرینگ از نظر قطر داخلی و خارجی

گروه اول بلبرینگ‌های استاندارد که مطابق با استاندارد‌های جهانی طراحی و تولید می‌شوند. در این بلبرینگ‌ها مشخصات و شماره فنی آنها مطابق با استانداردهای جهانی بر روی جعبه و دفترچه راهنمای قطعه درج می‌شود. گروه دوم بلبرینگ‌های خاص هستند که ابعاد و سایز آن ها مطابق با درخواست مشتری است و دروقاع سفارشی‌سازی شده هستند. بلبرینگ‌های دسته دوم به تعداد محدود و متناسب با نیاز مشتری تولید می‌شوند اما بر اساس یک قانون کلی که بین تولیدکنندگان این قطعه تعیین شده است 2 رقم آخر در شماره فنی آخر بلبرینگ نشان‌دهنده اندازه قطر داخلی آن است. باید توجه داشت عددی که در آن قسمت نوشته شده است، در پنج ضرب می‌شود تا مقدار دقیق آن بر حسب میلی متر (mm) بدست آید.

نکته دیگری که در خصوص قطر داخلی بلبرینگ‌های مینیاتوری یا کوچک باید بدانید این است که در بلبرینگ‌هایی که قطر داخلی آنها کمتر از 10 میلی‌متر باشد و یا نهایتا بزرگ تر یا مساوی 500 میلی متر باشد، عدد دقیق آن به طور دقیق بر حسب میلی بر روی جعبه آن ها بدون آن که نیازی به خط کسری برای جدا کردن آنها باشد، درج می‌شود.

موضوع بعدی که باید درباره بلبرینگ‌ها بدانید میزان قطر خارجی آن است. برای آن که بتوانید اندازه دقیق قطر خارجی بلبرینگ ها را شناسایی کنید باید 2 رقم دومی که در شماره فنی بلبرینگ درج شده است راشناسایی کنید. طبق استانداردهای جهانی که برای شماره فنی بلبرینگ ها مقرر شده است رقم سوم و چهارمی که در شماره فنی آن ها درج می‌شود تعیین کننده ابعاد کلی قطعه است. اگر بخواهیم دقیق‌تر صحبت کنیم باید بگوییم که رقم سوم برای ارتفاع بلبرینگاندازهB ، T یا H و رقم چهارم را برای تعیین اندازه قطر خارجی بلبرینگ است.



لیست بلبرینگ‌هایی که در پارس‌خورشید ارائه می‌شوند + کاتالوگ



بلبرینگ‌ها هم خراب می‌شوند؟

به دلیل استفاده از ساچمه در بلبرینگ، از اجزا و قطعه‌های مصرفی مهم هستند. پس علاوه بر اینکه نیاز به روغن‌کاری دارند اگر طولانی مدت کار کنند مستهلک نیز می‌شوند و باید تعویض شوند. البته از عوامل اصلی کاهش طول عمر بلبرینگ‌ها انجام ندادن گریس‌کاری است. اگر فیلم روغن یا گریس در قسمتی از این قطعه خیلی نازک شود باعث می‌شود تا سطح ساچمه با رینگ ساییده شود و در نتیجه باعث خورده شدن سطح رینگ و آسیب به سطح ساچمه شود. وقتی قطر ساچمه بلبرینگ کم شود بازده کار کم می‌شود و یا گاهی حتی می‌شکند.



چه مواردی باعث تسریع خراب شدن بلبرینگ‌ها می‌شود؟

  • اندازه بار بیشتر از مقدار پیش‌بینی شده
  • عدم روانکاری درست
  • استفاده اشتباه
  • آب‌بندی غیر موثر
  • کم بودن لقی داخلی (کمتر از مقدار لازم)
  • اگر از این موارد اطلاع کافی داشته باشیم و در صدد برطرف کردن آنها باشیم، تا حدود زیادی می‌توانیم از خرابی بلبرینگ جلوگیری کنیم و به عمر مفید آنها بیفزاییم.



چه مواردی زنگ خطر را برای تعویض بلبرینگ به صدا در می‌آورد؟

  • پوسته پوسته شدن
  • ایجاد حفره
  • ساییده شدن
  • ترک خوردن و لب‌پر شدن
  • دندانه دندانه شدن
  • خزش
  • ایجاد حفره الکتریکی
  • گیرپاژ کردن
  • خراب شدن قفسه
  • زنگ زدگی
  • خورده شدن
  • تغییر رنگ
  • پیدا شدن لکه



خرید بلبرینگ

با توجه به تمام موارد بالا حالا شما اطلاعاتی تسبی از نحوه خرید بلبرینگ، مشخصات و موارد یکه باید به آنها توجه کنید دارد. با تمام اینها همکاران بخش فنی پارس‌خورشید آماده ارائه هرگونه اطلاعات تکمیلی در این زمینه هستند.
